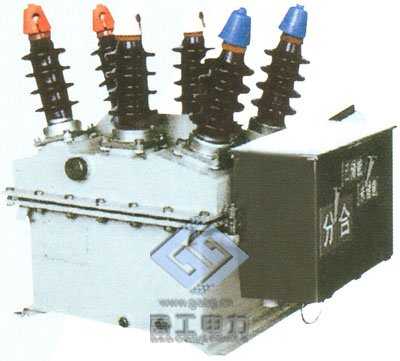

ZW1-12高压真空断路器

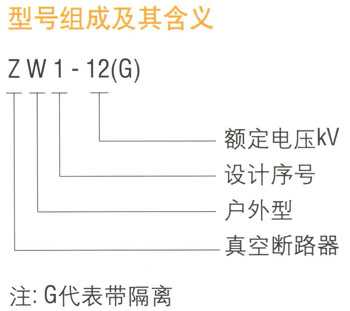

概述

ZW1-12型户外高压真空断路器,该断路器配有手动.电动操作机构的三相交流50Hz户外高压开关设备,主要用来开断、关合农网、城网和小型电力系统的负荷电流、过载电流、短路电流。适用于变电站馈线终端、工矿企业配电线路及操作频繁的场所作保护和控制。

使用条件
1. 额定电压：10KV；
2. 额定电流：630A及以下；
3. 额定短路开断电流：6.3KA，12.5KA，16KA；
4. 配装微机控制器，具有定时限或反时限保护特性和三次重合闸功能；基有遥测、遥信、遥控、遥调功能，是小型变电站和自动化工程的理想设备。
5. 配装10KV/220V变压器，可在无控制电流场合下使用。
6. 可在杆下进行分合操作。
7. 增加明显断口，操作具有防误联锁。

技术参数
主要电气参数见下表1

序号	名称		单位	数据
1	额定电压		kV	12
2	额定绝缘水平	1min工频耐压		42
		雷电冲击耐压		75
3	额定电流		A	630
4	额定短路开断电流		kA	6.3，12.5
5	额定短路关合电流（峰值）			16，31.5
6	额定动稳定电流			16，31.5
7	4s额定热稳定电流			6.3，12.5
8	额定短路开断电流开断次数		次	30
9	额定操作顺序			分-0.3s-合分-180s-合分
10	机械寿命		次	10000
11	电流互感器变比			100/5，200/5， 400/5，800/5,1600/5

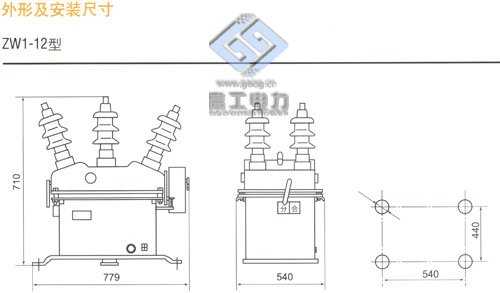

结构及特点

　　断路器由导电回路、绝缘系统、密封件及壳体组成。整体结构为三相共箱式。导电回路是由进出线导电杆，动静端支座导电夹与真空灭弧室连接而成，外绝缘主要是通过高压瓷套来实现的，具有抗污秽能力，内绝缘为复合绝缘，主要是通过箱体内的变压器油等来实现的，同时也解决了户外产品内部的凝露问题。该断路器操纵机构根椐用户需要可配装延时器，用以解决开关运行中出现的涌流现象。根据用户要求加装户外隔离开关，可以形成明显的隔离断口，使用维护更为方便安全。

订货须知

应注明:

断路器型号规格、名称、操作方式、配用电流互感器变比、数量。
